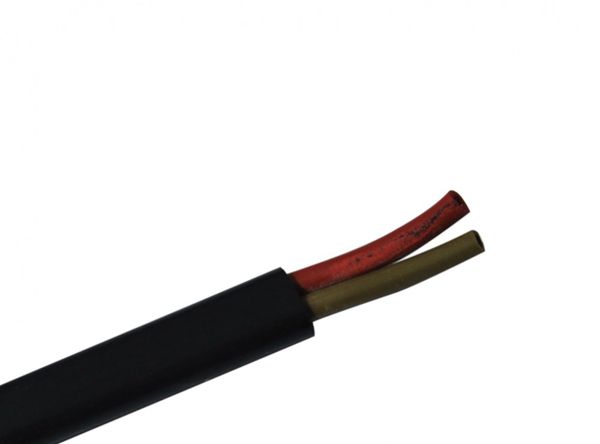

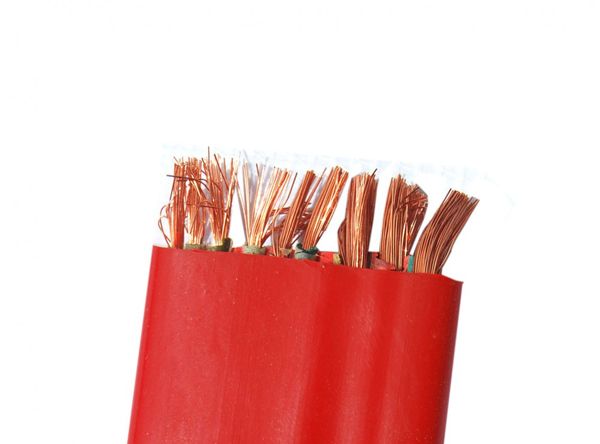

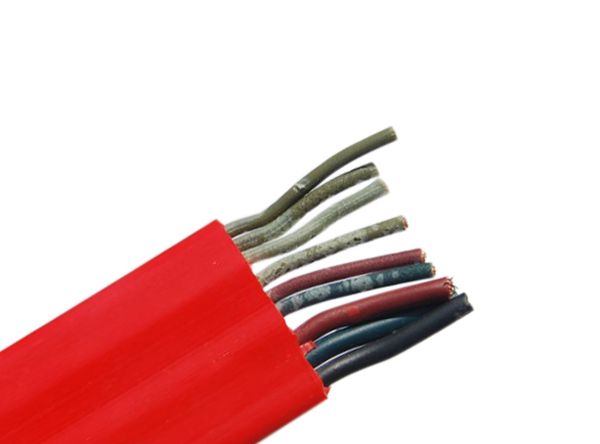

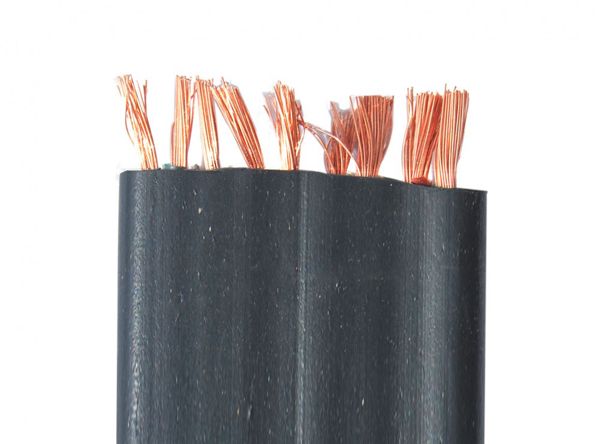

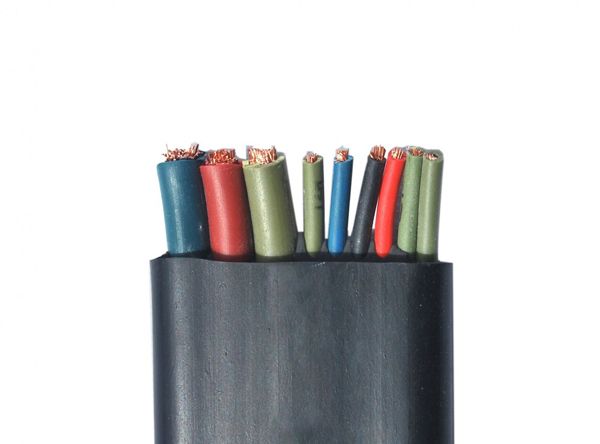

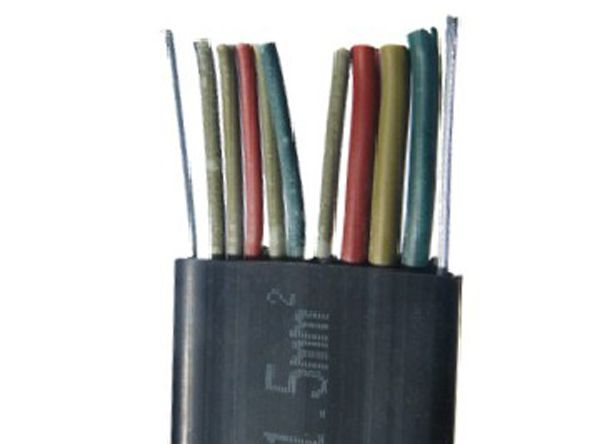

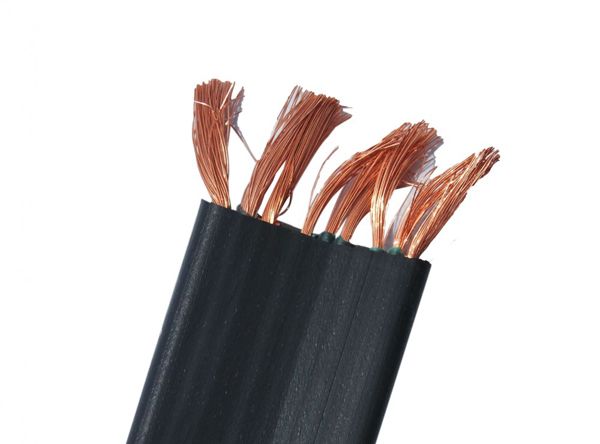

一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業?！　》窒嗥帘味‰姹馄诫娎|適用于作變頻器供電電纜。　　二、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2?！　?. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業。　　分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。　　二、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2。　　2. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業?！　》窒嗥帘味‰姹馄诫娎|適用于作變頻器供電電纜?！　《?、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2。　　2. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業。　　分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜?！　《?、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2?！　?. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業?！　》窒嗥帘味‰姹馄诫娎|適用于作變頻器供電電纜?！　《?、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2?！　?. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業?！　》窒嗥帘味‰姹馄诫娎|適用于作變頻器供電電纜?！　《⑹褂锰匦浴　?.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2?！　?. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業?！　》窒嗥帘味‰姹馄诫娎|適用于作變頻器供電電纜?！　《?、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2?！　?. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業。　　分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜?！　《?、使用特性　　1.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2。　　2. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

　　一、產品特點及用途　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業?！　》窒嗥帘味‰姹馄诫娎|適用于作變頻器供電電纜?！　《⑹褂锰匦浴　?.交流額定電壓：L。/U 0.6/1 KV　　*高工作溫度：105℃　　*低環境溫度：固定敷設-40℃　　2.電纜安裝敷設溫度應不低于-25℃　　三、基本型號及名稱　　表1　　四、代號名稱含義　　表2　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫　　五、主要技術指標　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2?！　?. 20C時絕緣電丨阻不小于50C5/KM　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿　　六、基本電纜規格及結構參數　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據　　七、產品結構示意圖

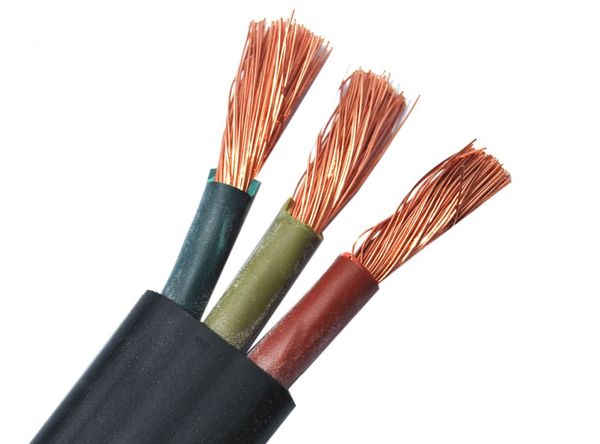

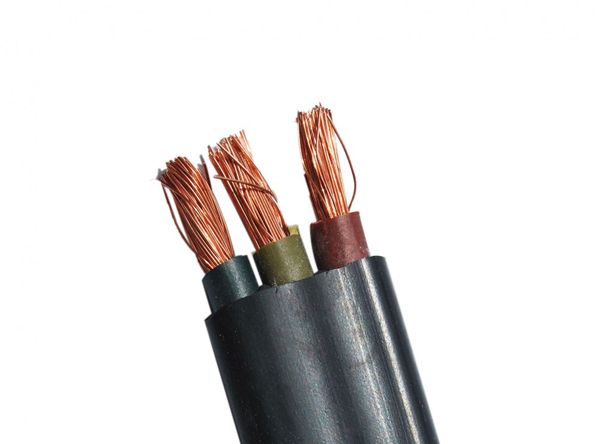

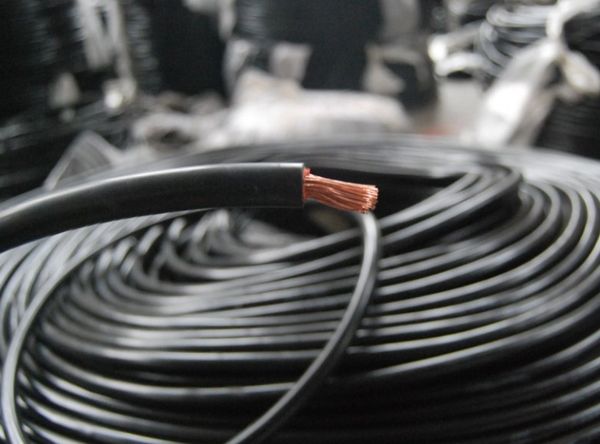

　　一、產品特點及用途　　通用橡套軟電纜適用于交流額定電壓450/750V及以下動力，家用電器及各種移動式野外電氣設備的電力傳輸，其機械性能及電性能均符合國家標準，GB5013-2008,《額定電壓450/750V及以下橡皮絕緣電纜》。　　二、使用特性　　1.交流額定電壓Uo/U、YZ、YZW、245IEC53 ( YZ)、245IEC57 ( YZW )型電纜為300/500V, YC、YCW、245IEC66 ( YCW )型電纜為450/750?！　?.電纜線芯的長期允許工作溫度應不超過65C。　　3. “W”型派生電纜具有耐氣候和一定的耐油性，適宜于在戶外或接觸油污的場合使用。　　三、技術要求　　1.導體　　　A.導體芯數和結構應符合表1?2規定?！　　.導體中的單線可以鍍錫或不鍍錫。　　2.絕緣　　　A.絕緣應是代號為IE1的橡皮混合物?！　　.絕緣厚度應符合表1 ~2規定。　　3.絕緣線芯成纜　　　A兩芯及以上圓形護套電纜的絕緣線芯應絞合成纜，成纜絞向為右向?！　　兩芯及以上扁形護套電纜的絕緣線芯應平行放置?！　?護套　　?。?HYQ、YZ、YZB、YC型電纜的護套應是SE3的橡皮混合物?！　　　?YQW、YZW、YZWB、YCW型電纜的護套應是代號SE4的橡皮混合物?！　　　‰p層護套的內層為代號SE3的橡皮混合物，外層為代號SE4的橡皮混合物。　　　B.護套厚度應符合表1 ~2中的規定?！　?.外形尺寸　　300/500V YZ, YZW中型橡套軟電纜　　表2 450/750V YC重型橡套軟電纜　　續表2 450/750V YC重型橡套軟電纜

　　一、產品特點及用途　　通用橡套軟電纜適用于交流額定電壓450/750V及以下動力，家用電器及各種移動式野外電氣設備的電力傳輸，其機械性能及電性能均符合國家標準，GB5013-2008,《額定電壓450/750V及以下橡皮絕緣電纜》?！　《?、使用特性　　1.交流額定電壓Uo/U、YZ、YZW、245IEC53 ( YZ)、245IEC57 ( YZW )型電纜為300/500V, YC、YCW、245IEC66 ( YCW )型電纜為450/750。　　2.電纜線芯的長期允許工作溫度應不超過65C?！　?. “W”型派生電纜具有耐氣候和一定的耐油性，適宜于在戶外或接觸油污的場合使用。　　三、技術要求　　1.導體　　　A.導體芯數和結構應符合表1?2規定?！　　.導體中的單線可以鍍錫或不鍍錫?！　?.絕緣　　　A.絕緣應是代號為IE1的橡皮混合物?！　　.絕緣厚度應符合表1 ~2規定?！　?.絕緣線芯成纜　　　A兩芯及以上圓形護套電纜的絕緣線芯應絞合成纜，成纜絞向為右向?！　　兩芯及以上扁形護套電纜的絕緣線芯應平行放置?！　?護套　　　Ａ.HYQ、YZ、YZB、YC型電纜的護套應是SE3的橡皮混合物?！　　　?YQW、YZW、YZWB、YCW型電纜的護套應是代號SE4的橡皮混合物?！　　　‰p層護套的內層為代號SE3的橡皮混合物，外層為代號SE4的橡皮混合物?！　　.護套厚度應符合表1 ~2中的規定?！　?.外形尺寸　　300/500V YZ, YZW中型橡套軟電纜　　表2 450/750V YC重型橡套軟電纜　　續表2 450/750V YC重型橡套軟電纜

　　一、產品特點及用途　　通用橡套軟電纜適用于交流額定電壓450/750V及以下動力，家用電器及各種移動式野外電氣設備的電力傳輸，其機械性能及電性能均符合國家標準，GB5013-2008,《額定電壓450/750V及以下橡皮絕緣電纜》?！　《?、使用特性　　1.交流額定電壓Uo/U、YZ、YZW、245IEC53 ( YZ)、245IEC57 ( YZW )型電纜為300/500V, YC、YCW、245IEC66 ( YCW )型電纜為450/750?！　?.電纜線芯的長期允許工作溫度應不超過65C?！　?. “W”型派生電纜具有耐氣候和一定的耐油性，適宜于在戶外或接觸油污的場合使用?！　∪⒓夹g要求　　1.導體　　　A.導體芯數和結構應符合表1?2規定?！　　.導體中的單線可以鍍錫或不鍍錫?！　?.絕緣　　　A.絕緣應是代號為IE1的橡皮混合物。　　　B.絕緣厚度應符合表1 ~2規定?！　?.絕緣線芯成纜　　　A兩芯及以上圓形護套電纜的絕緣線芯應絞合成纜，成纜絞向為右向?！　　兩芯及以上扁形護套電纜的絕緣線芯應平行放置。　　4護套　　?。?HYQ、YZ、YZB、YC型電纜的護套應是SE3的橡皮混合物?！　　　?YQW、YZW、YZWB、YCW型電纜的護套應是代號SE4的橡皮混合物?！　　　‰p層護套的內層為代號SE3的橡皮混合物，外層為代號SE4的橡皮混合物。　　　B.護套厚度應符合表1 ~2中的規定。　　5.外形尺寸　　300/500V YZ, YZW中型橡套軟電纜　　表2 450/750V YC重型橡套軟電纜　　續表2 450/750V YC重型橡套軟電纜
